В этой статье речь пойдет о том, как чертить изометрию в Автокаде. Вопрос не только наболевший, но и актуальный.

Рис. 1 – Изометрическое проектирование в Автокаде

Я неоднократно подчеркивал, что разработчики программы не стоят на месте и модернизируют ее функционал. И если изометрия в Автокаде 2002 была «танцы с бубнами», то начиная с 2015 версии этот инструмент был автоматизирован.

Изометри в Автокаде. Переключаем плоскости

Настройка изометрии в Автокаде выполняется в самом низу программы, где подключаются режимы работы, привязки и прочие опции.

Рис. 2 – Как включить изометрию в Автокаде

Если в строке состояния отсутствует кнопка с подключением изометрического режима черчения, тогда откройте список адаптации и установите галочку напротив нужной опции, как показано на рис. 3.

Рис. 3 – Подключение режима изометрического проектирования в AutoCAD

В AutoCAD изометрия имеет три плоскости черчения: горизонтальную, фронтальную и профильную. При выборе того или иного режима курсор графически меняет свой вид. Если у вас подключена сетка в Автокаде, то визуально видно, как меняется ее ориентация.

Создание изометрии в Автокаде

Теперь давайте посмотрим, как чертить изометрию в Автокаде. На самом деле, все предельно просто: устанавливаете подходящую плоскость и с помощью стандартных инструментов рисования AutoCAD выполняете нужные построения.

При этом, вам нужно переключаться между плоскостями. Можно это делать через сам режим (см. рис. 2), а можно использовать горячую клавишу F5.

ПРИМЕЧАНИЕ:

Горячая клавиша F5 позволяет быстро переключаться между изометрическими плоскостями.

Изометрия круга в Автокаде

Отдельное внимание уделим вопросу, как нарисовать окружность в изометрии в Автокаде. Всем вам известно, что в таком пространстве окружность представляет собой эллипс.

В AutoCAD команда «Эллипс» имеет отдельную субопцию «изокруг» , которая в автоматическом режиме, в зависимости от указанного радиуса или диаметра, выполняет построение окружности в изометрии.

Рис. 4 — Команда AutoCAD «Эллипс» имеет опцию черчения круга в изометрии

В заключение стоит отметить, что все построения выполняются в координатах X и Y, т.е. в 2D пространстве, и даже если в какой-то момент вам визуально кажется, что чертеж объемный – это не так!

Как видите, сделать изометрию в Автокаде очень просто. Также не возникает трудностей с созданием изометрической окружности. Теперь нет необходимости выполнять множество вспомогательных построений, как это делали на «Начертательной геометрии». AutoCAD все просчитает с точностью до сотых миллиметров. Обязательно протестируйте эти режимы на практическом примере.

Как сделать аксонометрию в Автокаде?

Аксонометрия в Автокаде может быть создана различными способами, однако давайте рассмотри наиболее простой вариант без привлечения в работу сторонних приложений. Это способ может быть полезен проектировщикам различных инженерных систем.

Аксонометрические схемы в Автокаде

Инженерная аксонометрия в AutoCAD начинается с чертежа плана, который должен содержать коммуникационные сети. Рекомендуется все построения выполнять на отдельных тематических слоях, так как если ваши инженерные сети начерчены в отдельном слое Автокад, то появляется возможность быстрого их выделения через операцию «Быстрый выбор».

В качестве примера рассмотрим произвольный набор примитивов, которые будут аналогом реальной инженерной сети.

Рис. 5 – набор примитивов

Алгоритм, как рисовать аксонометрию в AutoCAD

В AutoCAD аксонометрия схемы может быть получена следующим путем:

Выделяем систему, копируем в ближайшее место для дальнейшей работы с ней.
Поворачиваем схему на 315°. Для этого воспользуемся командой Автокад «Поворот».

Рис. 6 – Пошаговый пример, как рисовать аксонометрию в AutoCAD

3. Сделаем из нашей схемы блок AutoCAD .

4. Выделяем созданный блок и в палитре свойств (Ctrl+1) и начинаем превращать его в аксонометрическую схему, для этого потребуется:

– в пункте «Геометрия» изменить параметр «Масштаб Y» на значение 0,4142;

– в пункте «Разное» изменить параметр «Поворот» на значение 22,5.

Рис. 7 – Аксонометрическая схема трубопровода в Автокаде

Для того чтобы ваша будущая схема по размерам соответствовала вашим планам необходимо воспользоваться операцией «Масштабирования». Блок увеличим в 1,306569 раз. Далее применяем команду Автокад «Расчленить» и проверяем, сошлись ли у вас размеры и углы.

Как в Автокаде сделать аксонометрическую проекцию?

В первую очередь скачайте файл«ALIGN_DEN. lsp». Загрузите его в программу (читать статью «Как установить лисп в Автокад»). Теперь рассмотрим практический пример.

Допустим, у нас есть условная аксонометрическая схема трубопровода в Автокаде. Вызовем в командной строке «ALIGN_DEN».

1span style=»display:block;»>Аксонометрия: как чертить в Автокаде (видео)

Далее следуем инструкциям в командной строке:

Выделяем схему. Нажимаем ENTER.
Указываем базовую точку наклона (графически на чертеже). Нажимаем ENTER.

ПРИМЕЧАНИЕ:

Обратите внимание, что возможно изменить угол наклона. По умолчанию для команды ALIGN_DEN задано значение 45 0 .

Преимущество этой команды в том, что ваши примитивы не объединяются в блок, а значит, если после построения аксонометрической схемы в Автокаде линии съезжают их можно без проблем подправить с помощью команды «Перенос».

Теперь вы знаете, как в Автокаде сделать аксонометрическую проекцию двумя разными способами. Какой из них выбирать – решать вам!

Изометрия AutoCAD

Изометрия в Автокаде используется для построения наглядного изображения детали на чертеже. Изометрический чертеж в программе является 2D/двухмерным чертежом, имитирующим 3D/трехмерные построения, поэтому данный вид проектирования Автокад никак не относится к 3D моделированию.

Читать еще: Что такое и зачем нужен WPS на роутере

Теперь требуется выбрать плоскость изометрии, в которой вы будете строить Изокруг в программе: фронтальную, горизонтальную или профильную.

С помощью стрелки выбора нужной изометрической плоскости в Автокаде кнопки “Изометрическое проектирование AutoCAD” в строке режимов выберите горизонтальную плоскость изометрии.

Задайте центр и радиус изометрического круга в Автокад (смотрите рисунок).

Аксонометрические проекции

Во многих случаях при выполнении технических чертежей оказывается полезным наряду изображением предметов в системе ортогональных проекций иметь более наглядные изображения. Для построения таких изображений применяются проекции, называемые аксонометрическими .

Способ аксонометрического проецирования состоит в том, что данный предмет вместе с осями прямоугольных координат, к которым эта система относится в пространстве, параллельно проецируется на некоторую плоскость α (Рисунок 4.1).

Рисунок 4.1Направление проецирования S определяет положение аксонометрических осей на плоскости проекций α, а также коэффициенты искажения по ним. При этом необходимо обеспечить наглядность изображения и возможность производить определения положений и размеров предмета.В качестве примера на Рисунке 4.2 показано построение аксонометрической проекции точки А по ее ортогональным проекциям.Рисунок 4.2Здесь буквами k, m, n обозначены коэффициенты искажения по осям OX, OY и OZ соответственно. Если все три коэффициента равны между собой, то аксонометрическая проекция называется изометрической, если равны между собой только два коэффициента, то проекция называется диметрической, если же k≠m≠n, то проекция называется триметрической.Если направление проецирования S перпендикулярно плоскости проекций α, то аксонометрическая проекция носит названия прямоугольной. В противном случае, аксонометрическая проекция называется косоугольной.ГОСТ 2.317-2011 устанавливает следующие прямоугольные и косоугольные аксонометрические проекции:

прямоугольные изометрические и диметрические;
косоугольные фронтально изометрические, горизонтально изометрические и фронтально диметрические;

Ниже приводятся параметры только трех наиболее часто применяемых на практике аксонометрических проекций.Каждая такая проекция определяется положением осей, коэффициентами искажения по ним, размерами и направлениями осей эллипсов, расположенных в плоскостях, параллельных координатным плоскостям. Для упрощения геометрических построений коэффициенты искажения по осям, как правило, округляются.

4.1. Прямоугольные проекции

4.1.1. Изометрическая проекция

Направление аксонометрических осей приведено на Рисунке 4.3.Рисунок 4.3 – Аксонометрические оси в прямоугольной изометрической проекции

Действительные коэффициенты искажения по осям OX, OY и OZ равны 0,82. Но с такими значениями коэффициентов искажения работать не удобно, поэтому, на практике, используются приведенные коэффициенты искажений. Эта проекция обычно выполняется без искажения, поэтому, приведенные коэффициенты искажений принимается k = m = n =1. Окружности, лежащие в плоскостях, параллельных плоскостям проекций, проецируются в эллипсы, большая ось которых равна 1,22, а малая – 0,71 диаметра образующей окружности D.

Большие оси эллипсов 1, 2 и 3 расположены под углом 90º к осям OY, OZ и OX, соответственно.

Пример выполнения изометрической проекции условной детали с вырезом приводится на Рисунке 4.4.

Рисунок 4.4 – Изображение детали в прямоугольной изометрической проекции

4.1.2. Диметрическая проекция

Положение аксонометрических осей проводится на Рисунке 4.5.

Для построения угла, приблизительно равного 7º10´, строится прямоугольный треугольник, катеты которого составляют одну и восемь единиц длины; для построения угла, приблизительно равного 41º25´ — катеты треугольника, соответственно, равны семи и восьми единицам длины.

Коэффициенты искажения по осям ОХ и OZ k=n=0,94 а по оси OY – m=0,47. При округлении этих параметров принимается k=n=1 и m=0,5. В этом случае размеры осей эллипсов будут: большая ось эллипса 1 равна 0,95D и эллипсов 2 и 3 – 0,35D (D – диаметр окружности). На Рисунке 4.5 большие оси эллипсов 1, 2 и 3 расположены под углом 90º к осям OY, OZ и OX, соответственно.

Пример прямоугольной диметрической проекции условной детали с вырезом приводится на Рисунке 4.6.

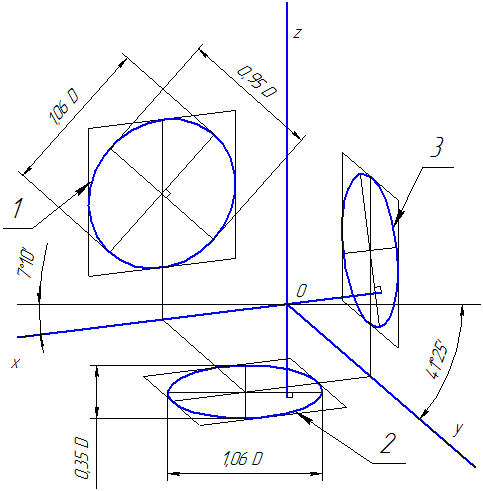

Рисунок 4.5 – Аксонометрические оси в прямоугольной диметрической проекцииРисунок 4.6 – Изображение детали в прямоугольной диметрической проекции

4.2 Косоугольные проекции

4.2.1 Фронтальная диметрическая проекция

Положение аксонометрических осей приведено на Рисунке 4.7. Допускается применять фронтальные диметрические проекции с углом наклона к оси OY, равным 30 0 и 60 0 .

Коэффициент искажения по оси OY равен m=0,5 а по осям OX и OZ — k=n=1.

Рисунок 4.7 – Аксонометрические оси в косоугольной фронтальной диметрической проекции

Окружности, лежащие в плоскостях, параллельных фронтальной плоскости проекций, проецируются на плоскость XOZ без искажения. Большие оси эллипсов 2 и 3 равны 1,07D, а малая ось – 0,33D (D — диаметр окружности). Большая ось эллипса 2 составляет с осью ОХ угол 7º 14´, а большая ось эллипса 3 составляет такой же угол с осью OZ.

Пример аксонометрической проекции условной детали с вырезом приводится на Рисунке 4.8.

Как видно из рисунка, данная деталь располагается таким образом, чтобы её окружности проецировались на плоскость XОZ без искажения.

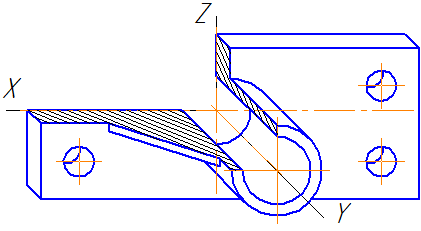

Рисунок 4.8 – Изображение детали в косоугольной фронтальной диметрической проекции

4.3 Построение эллипса

4.3.1 Построения эллипса по двум осям

На данных осях эллипса АВ и СD строятся как на диаметрах две концентрические окружности (Рисунок 4.9, а).

Одна из этих окружностей делится на несколько равных (или неравных) частей.

Через точки деления и центр эллипса проводятся радиусы, которые делят также вторую окружность. Затем через точки деления большой окружности проводятся прямые, параллельные линии АВ.

Точки пересечения соответствующих прямых и будут точками, принадлежащими эллипсу. На Рисунке 4.9, а показана лишь одна искомая точка 1.

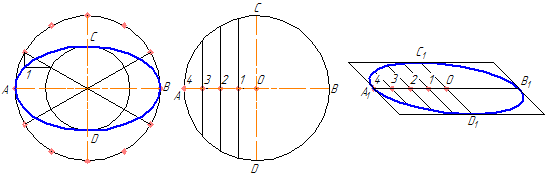

а б вРисунок 4.9 – Построение эллипса по двум осям (а), по хордам (б)

4.3.2 Построение эллипса по хордам

Диаметр окружности АВ делится на несколько равных частей, на рисунке 4.9,б их 4. Через точки 1-3 проводятся хорды параллельно диаметру CD. В любой аксонометрической проекции (например, в косоугольной диметрической) изображаются эти же диаметры с учетом коэффициента искажения. Так на Рисунке 4.9,б А₁В₁=АВ и С₁ D₁ = 0,5CD. Диаметр А ₁В₁ делится на то же число равных частей, что и диаметр АВ, через полученные точки 1-3 проводятся отрезки, равные соответственным хордам, умноженным на коэффициент искажение (в нашем случае – 0,5).

4.4 Штриховка сечений

Линии штриховки сечений (разрезов) в аксонометрических проекциях наносятся параллельно одной из диагоналей квадратов, лежащих в соответствующих координатных плоскостях, стороны которых параллельны аксонометрическим осям (Рисунок 4.10: а – штриховка в прямоугольной изометрии; б – штриховка в косоугольной фронтальной диметрии).

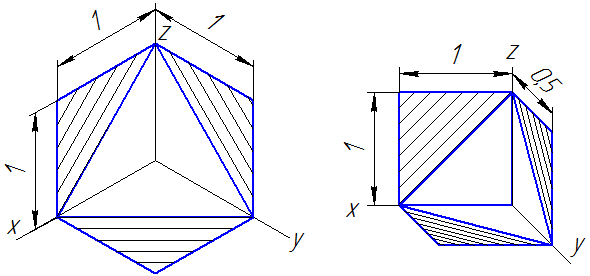

а бРисунок 4.10 – Примеры штриховки в аксонометрических проекциях

Как пользоваться аксонометрической проекцией в AutoCAD

AksPro v.0.3.2 Построение аксонометрий в AutoCAD модуль для AutoCAD версии 2013 и совместимых.

Программа по трехмерной модели открытого файла создает двухмерную аксонометрию, в том числе в соответствии с требованиями ГОСТ 2.317-69 (Переиздание 1990г.).

Программа может обрабатывать элементы следующих типов: – простые 3М тела (3D solids): бокс, клин, цилиндр, конус – области (regions) – штриховка (hatch) – 3М грани (3D faces) – все типы полилиний (polylines) – сетки, все типы (polygon meshes) – полилинии (polylines) – отрезки (lines) – круги (circles) – эллипсы (ellipses) – арки (arcs) – тела (bodies) – простой текст (text) Если элемент не обработан, будет выведено сообщение в командную строку.

Что такое “количество сегментов“? Круги, эллипсы и подобные элементы в аксонометрии строятся по точкам сегментов. Чем больше этих точек, тем точнее аксонометрия, но используется больше памяти. Рекомендуемое количество – 20.

Прямоугольная изометрическая
Прямоугольная диметрическая
Косоугольная фронтальная изометрическая
Косоугольная горизонтальная изометрическая
Косоугольная фронтальная диметрическая

Порядок запуска (приведенные наборы команды тестировались в версии 0.3.1)

2. Загрузите модуль в Автокад. Это можно сделать так:

1. Скачайте архив с сайта. Распакуйте файлы W_AksPro.arx и W_AksPro.ini.

–	первый вариант – скопируйте файлы W_AksPro.* в директорию, где находится acad.exe (обычно это здесь – C:Program FilesAutoCAD 2005), сделайте 2 кнопки с командами

–	второй вариант – просто перетащите файл W_AksPro.arx из проводника прямо в окно автокада. Введите команду AKSSET или AKS.

–	есть и другие варианты.

3. Командой “AKSSET” запускается управление настройками. В окне настроек выберите тип аксонометрии, настройте другие параметры.

4. В автокаде откройте файл с трехмерной моделью, с которой надо сделать аксонометрию.

5. Командой “AKS” запускается отрисовка аксонометрии в соответствии с настройками.

Настройки хранятся в файле W_AksPro.ini, который должен находиться в одной директории с W_AksPro.arx. Параметры настроек можно менять прямо в файле через текстовой редактор, при этом меняя только значения справа от знака “=” . Если файл настроек потеряется, ничего страшного. При нажатии кнопки “Сохранить и выйти” он создается автоматически с параметрами по умолчанию.

Старая команда “AKSPRO” оставлена для совместимости и действует без изменений.

Для продвинутых пользователей:

С версии 0.2 добавлена возможность использования команд-функций: – (c:akspro ) – отрисовка в новом документе всех элементов – (c:akssel ) – отрисовка в новом документе с выбором элементов – (c:akssdi ) – отрисовка в том-же документе с выбором элементов Варианты аргументов: – одно целое число от 0 до 4 по пунктам ГОСТ ГОСТ 2.317-69 – три вещественных или целых числа – углы осей X, Y, Z аксонометрии в градусах относительно направления на восток.

Для примера введите в командной строке какую-нибудь из строк:

(C:AKSPRO 1) будет выполнена отрисовка аконометрии по пункту 1.2 ГОСТ

(C:AKSSEL 0 44.5 90) будет выполнена отрисовка по осям аксонометрии X – 0°, Y – 44.5°, Z – 90°

При вводе функции в командной строке скобки обязательны, иначе будет ошибка, так как без скобок Автокад воспринимает символ ПРОБЕЛ как ВВОД.

Для разработчиков LISP-программ с версии 0.3.1 добавлена функция (akspic

) – отрисовка передаваемого набора элементов например:

(defun sel_and_aks ( / ss)

(setq ss (ssget)) ;; Выбор примитивов

)

Не определенные в команде AKSPRO и функциях настройки будут определяться настройками в файле W_AksPro.ini.

Перед использованием функций не забудьте загрузить модуль.

Чтобы модуль автоматически загружался вместе с Автокадом, добавьте его в автозагрузку. Это можно сделать так (для русской версии): 1. В меню выберите Сервис -> Приложения. 2. В рамке “Автозагрузка” (там еще чемодан нарисован) нажмите кнопку “Приложения” 3. В открывшемся окне нажмите кнопку “Добавить” 4. Найдите и выберите файл W_AksPro.arx, нажмите “Добавить”
